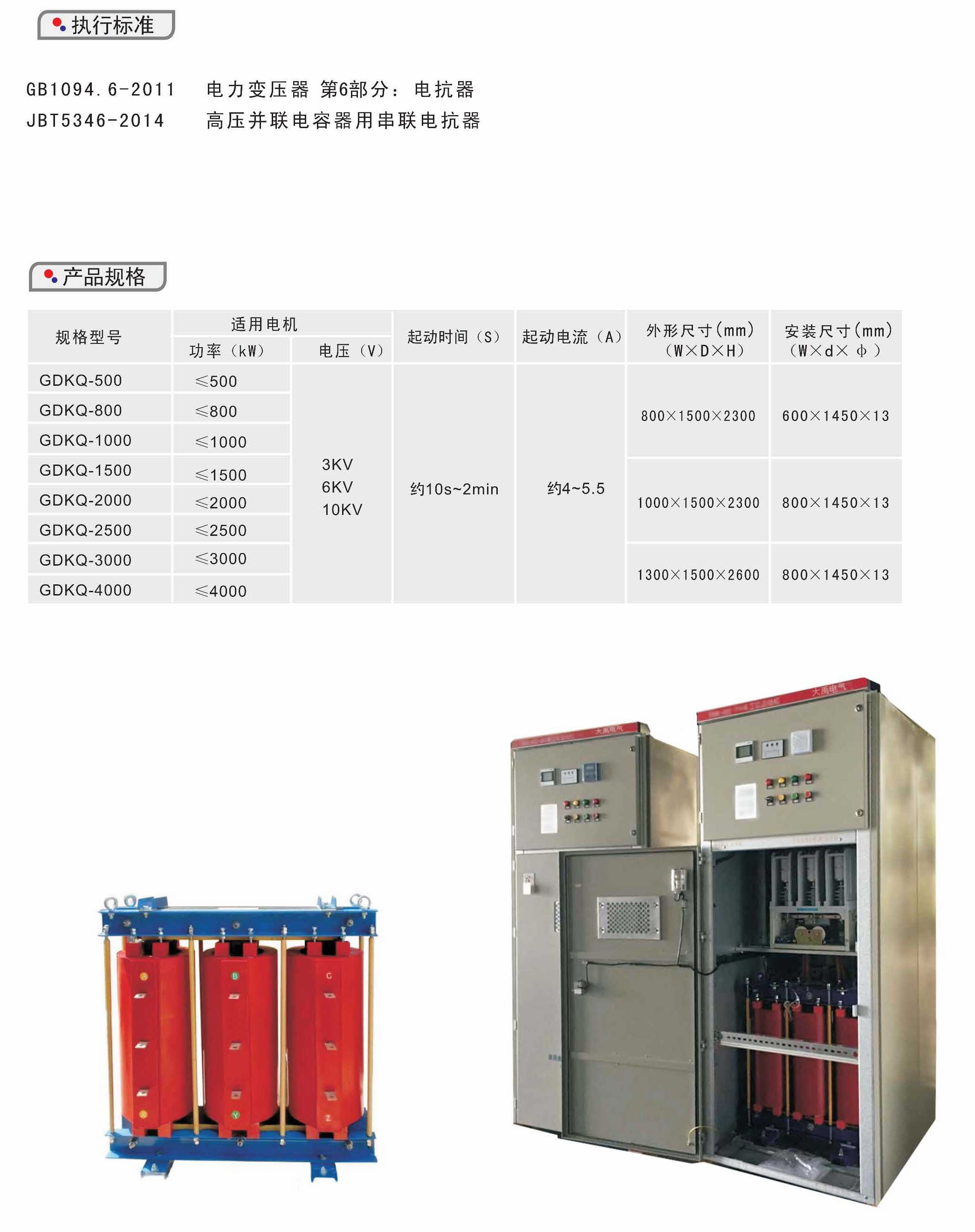

GDKQ系列高壓電抗起動柜

企業微信截圖_20240308152248





詳細描述
原理及特性
型號定義及選型說明
一次方案

交流電動機全壓起動時的電流約為6.5~7.5倍的額定電流。電抗器起動柜可用于額定電壓10kv及以下，電機功率4000KW以下的交流電動機作降壓起動。其特點是起動電流一般為額定電流4-5倍，適用網系統容量相對較大，對起動電流限止不嚴格的場合。
- 選用電抗器作為降壓限流器件，電機起動時串入一次回路，因電抗的阻抗產生部分電壓降，使電機的端電壓下降，從而起動電流比全壓減?。s為4~5倍的額定電流）。起動完成后，采用旁路開關將電抗兩端短接，電機轉入全壓運行。
        為了解決起動參數的分散性，保證起動成功率，電抗器一般采用抽頭的方式提供3組不同的參數，便于現場調整。起動時間一般數十秒鐘至二分鐘。
        一般情況下.配套干式電抗器，耐溫等級F級（155℃）。
       柜型采用XGN（改）或，KYN28（改）
       防護等級IP31
